CONTENÇÕES DIVERSAS

VALLUM ENGENHARIA

Contenções diversas em obras de infra-estrutura urbana e prediais. A VALLUM é uma empresa especializada em serviços especiais na área de geotecnia.

Contando com uma equipe experiente, tem a capacidade de executar obras de diversos portes atendendo às demandas dos clientes. Apresenta um crescimento elevado e está conquistando diversos clientes que apresentam elevado grau de satisfação pelo desempenho dos serviços prestados.

Mais informações sobre a empresa podem ser obtidos no site: www.vallum.com.br

DETERMINAÇÃO DA DIREÇÃO DAS PERFURAÇÕES PARA TRATAMENTO DAS FUNDAÇÕES

Durante a execução do projeto executivo para tratamento das fundações de barragens, devemos analisar a rocha de fundação cuidadosamente, a fim de determinar corretamente o processo a ser adotado.
Como todo trabalho de engenharia, a primeira etapa é determinar o objetivo do projeto, isto é, verificar qual a perda de água aceitável pela fundação e a resistência da rocha que servirá de apoio para o barramento.
É muito comum a utilização de padrões comerciais adotados em empreendimentos já executados anteriormente pela equipe projetista e pelo contratante do projeto. O melhor tratamento a ser executado é aquele mais econômico, sem comprometer a técnica e que garanta a eficiência.
Os principais processos de tratamento utilizados para controle da perda d’água excessiva são:
• “Cut off” (Trincheira total);
• Paredes de concreto, estacas, solo-cimento, entre outras;
• Cortinas injetadas;
• Trincheiras;
• Tapete Impermeável;
• Drenos de pé;
• Poços de alívio.
Cada uma destas soluções deve ser estudada profundamente, pois são adequadas para diferentes casos. Algumas são indicadas para eliminação da perda d’água excessiva, outras para redução e outras somente para controla.
Dentre os diversos processos, o que tem sido mais utilizado é o de injeção de calda de cimento pelo processo ascendente, reduzindo consideravelmente ou até eliminando a perda d’água excessiva. Esta solução apresenta um custo menor do que os outros processos de redução e/ou eliminação da perda d’água. As profundidades do tratamento serão avaliadas de acordo com as pressões exercidas pela água, calculando-se as linhas de fluxo, redes e pressões de saída da água que percola pela fundação. Este cálculo exige do projetista muito cuidado porque uma análise mal feita pode acarretar em uma perda d’água excessiva. Esta perda d’água pode ser tal, a ponto de provocar a instabilização da fundação do barramento pela ocorrência de carreamento de materiais, iniciando processos de erosão interna no maciço chamados de 'piping', provocando o rompimento da barragem.
A análise do material da fundação deve ser feita previamente ao dimensionamento da barragem, para se evitar gastos desnecessários com o projeto da barragem. Uma análise da fundação é suficiente para se determinar a viabilidade econômica do empreendimento. Através desta análise pode-se determinar a aceitação do local ou a mudança para outro ponto com melhor material de fundação.
Os relatórios de sondagem deverão fornecer cálculos de perda d’água em trechos de 3,0 metros, com espaçamento de 50,0 metros entre os furos, inicialmente e, em caso de dúvida do projetista, a cada 20 metros, de modo que o projetista tenha dados concretos e reais do material, minimizando a chance de erro. O custo da sondagem é muito menor do que o custo de um tratamento pesado da fundação.
Deve-se exigir, juntamente com os relatórios de sondagem, ensaios triaxiais, cisalhamento direto, e caracterização do material, para se determinar a resistência do solo e suas características.
Os testemunhos extraídos destes furos de sondagem servirão para determinar os planos de fraturamento da fundação. De acordo com estes planos de fraturamento e com base nos resultados dos ensaios no material, será determinada a orientação dos furos da Cortina Injetada. Esta orientação será o mais perpendicular possível ao sistema de fraturamento, respeitando-se as tensões do material, para aumentar a eficiência das injeções de preenchimento e impermeabilização e não comprometer a estrutura natural do material onde será apoiado o barramento. Este tratamento deverá compreender toda a área problemática da fundação. A análise deve considerar a resistência e a perda d’água aceitável em toda a extensão, avaliando-se as interferências do tratamento nas zonas adjacentes, a fim de se determinar se os contatos e as ombreiras estarão protegidos, ao longo de alguns anos de operação da barragem.
O monitoramento destas áreas deve ser constante por serem zonas críticas, normalmente esquecidas nas verificações durante a operação.
Os tratamentos devem ter sua eficiência comprovada através de ensaios após sua execução, com furos de sondagem com recuperação de testemunhos e ensaios de perda d’água. Estes devem gerar relatórios para liberação da construção da barragem e dos seguros exigidos.

Tratamento de fundações de barragens em arenito:

Observações práticas sobre os serviços de perfurações e injeções de calda de cimento para tratamento de fundações de barragens quando a rocha for arenito ou um solo proveniente da alteração do arenito.
Através destas observações estamos sugerindo algumas mudanças com intenção de melhorias na execução em relação à segurança, qualidade e precisão dos trabalhos realizados.
Durante a perfuração roto percussiva com lavagem simultânea observa-se que os materiais provenientes da perfuração tais como detritos e fragmentos não são expelidos na boca do furo, assim como água usada neste processo. Por esse motivo, em vários furos executados utilizando esta metodologia de trabalho, ocorre o travamento das hastes de perfuração, ocasionando a perda de equipamentos. Nos pontos onde se consegue fazer a extração das hastes, ocorre o travamento das hastes de injeção.
Para que se consiga “destravar” as hastes, são feitos furos adicionais ao lado do furo em questão, para alívio e descarregamento do material que se sobrepõe ao conjunto de hastes e Bit de perfuração. Após este processo os três furos são colmatados com calda de cimento por gravidade e gera-se a necessidade de se fazer um novo furo nesta posição da cortina para que se complete o seu fechamento.
Observa-se também que quando se obtém êxito na perfuração com lavagem simultânea e com dificuldades consegue-se retirar as hastes do furo o mesmo continua cheio de materiais e detritos do processo de perfuração, devido às condições de porosidade da fundação ocasionar perda quase total da água e do ar usados no processo.
Como não se consegue limpar o furo, têm-se dificuldades para instalar o obturador no trecho desejado do furo que continua se encontrando com detritos da perfuração. Nestes casos o furo tem que ser repassado, utilizando-se uma broca tipo ‘tricone’ com uma maior pressão de ar para se limpar o furo. Esta pressão deve ser avaliada, de modo a não comprometer a estabilidade das fissuras e/ou fraturas existentes na fundação.

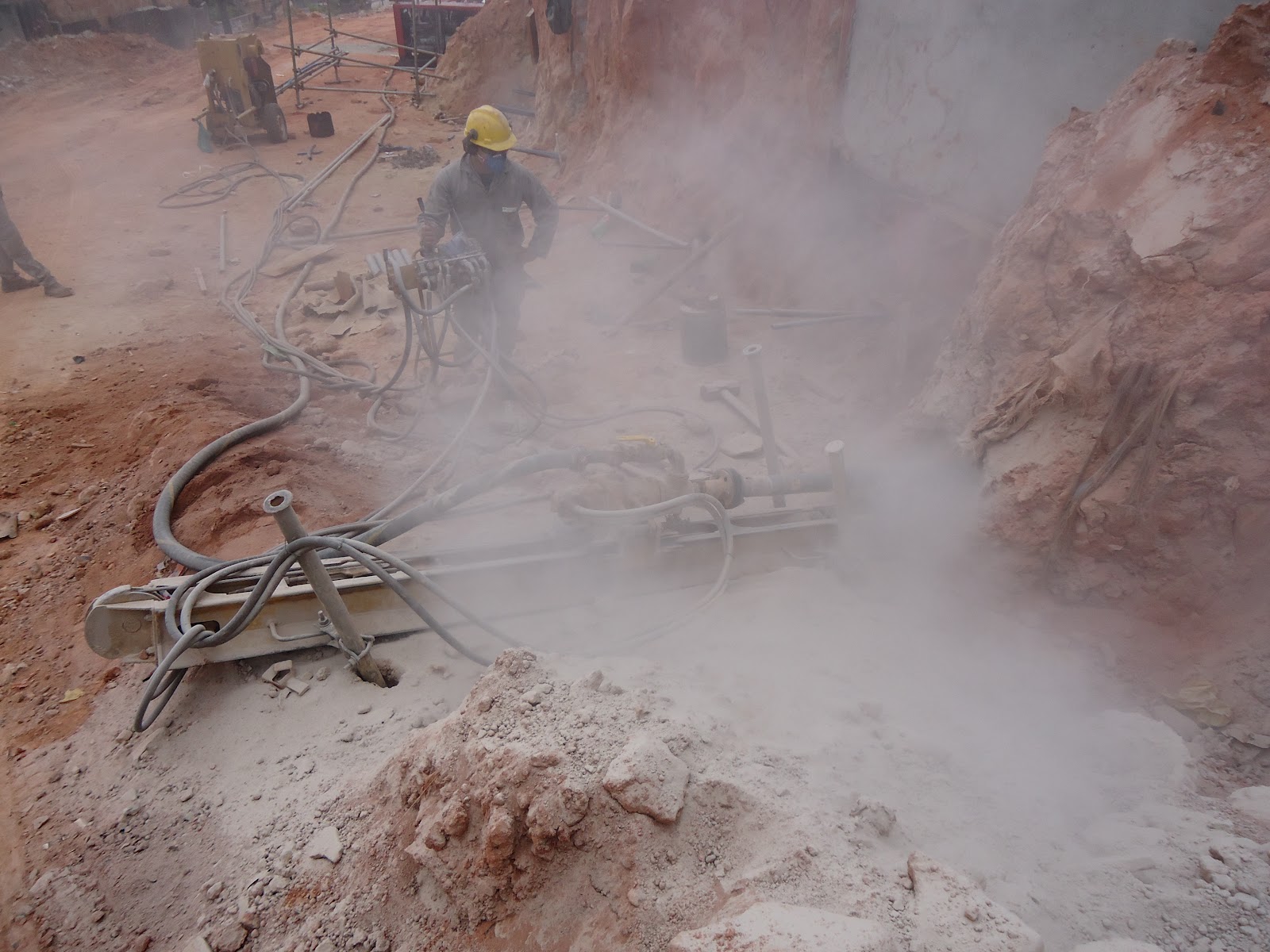

No caso de se fazer a perfuração roto percussiva somente com ar comprimido, observa-se que os materiais provenientes de perfuração, como detritos e fragmentos do arenito tem uma maior facilidade de serem expelidos do fundo do furo porque estando secos tem seu peso reduzido e o ar tem força para expeli-los. Observa-se, também, aumento na precisão quanto à conservação da integridade das paredes e do diâmetro do furo e a fácil percepção de mudanças no material recortado ou ate mesmo insurgência de água ou material friável.
Para os processos de injeção nestes furos, torna-se possível a posterior lavagem dos mesmos e a limpeza com ar sem obstrução das ferramentas, como ocorre, normalmente ao se utilizar água no processo de perfuração. Nestes casos as injeções são feitas de forma ascendente e consegue-se garantir uma maior eficácia e precisão nos trechos obturados. Quando comparamos as absorções de calda de cimento em um furo perfurado com lavagem simultânea e em outro furo perfurado a seco notamos que não temos variações significativas nas absorções, comparando-se trechos com as mesmas profundidades nos mesmos materiais da fundação.
Dentre todas as observações feitas durante processos de tratamentos de fundações em terrenos e/ou rochas derivados do arenito, sugere-se que seja feita a avaliação do correto procedimento executivo antes de se especificar o mesmo para um tratamento de fundação de uma barragem.
