Tecnologia em contenção de encostas associando estruturas permeáveis como paramento (gabiões) e ancoragens de reforço do solo (tirantes).
Nesta metodologia o resultado são contenções eficientes que mantem a permeabilidade do terreno e garantem a estabilidade em encostas.
Esta estrutura se adéqua a diversos tipos de terrenos, oferecendo uma nova possibilidade de contenção em espaços reduzidos e de difícil acesso.
Conversas de boteco entre pessoas com novas idéias e assuntos relevantes sobre Brasil, futebol, engenharia, poesias e outros.
Arquivo do blog
Mostrando postagens com marcador ancoragens. Mostrar todas as postagens
Mostrando postagens com marcador ancoragens. Mostrar todas as postagens
quinta-feira, 3 de janeiro de 2013
sexta-feira, 28 de dezembro de 2012
NOVA DUTRA - AMPLIAÇÃO DE PISTA
VALLUM ENGENHARIA - GRAMPOS EM TERRA ARMADA

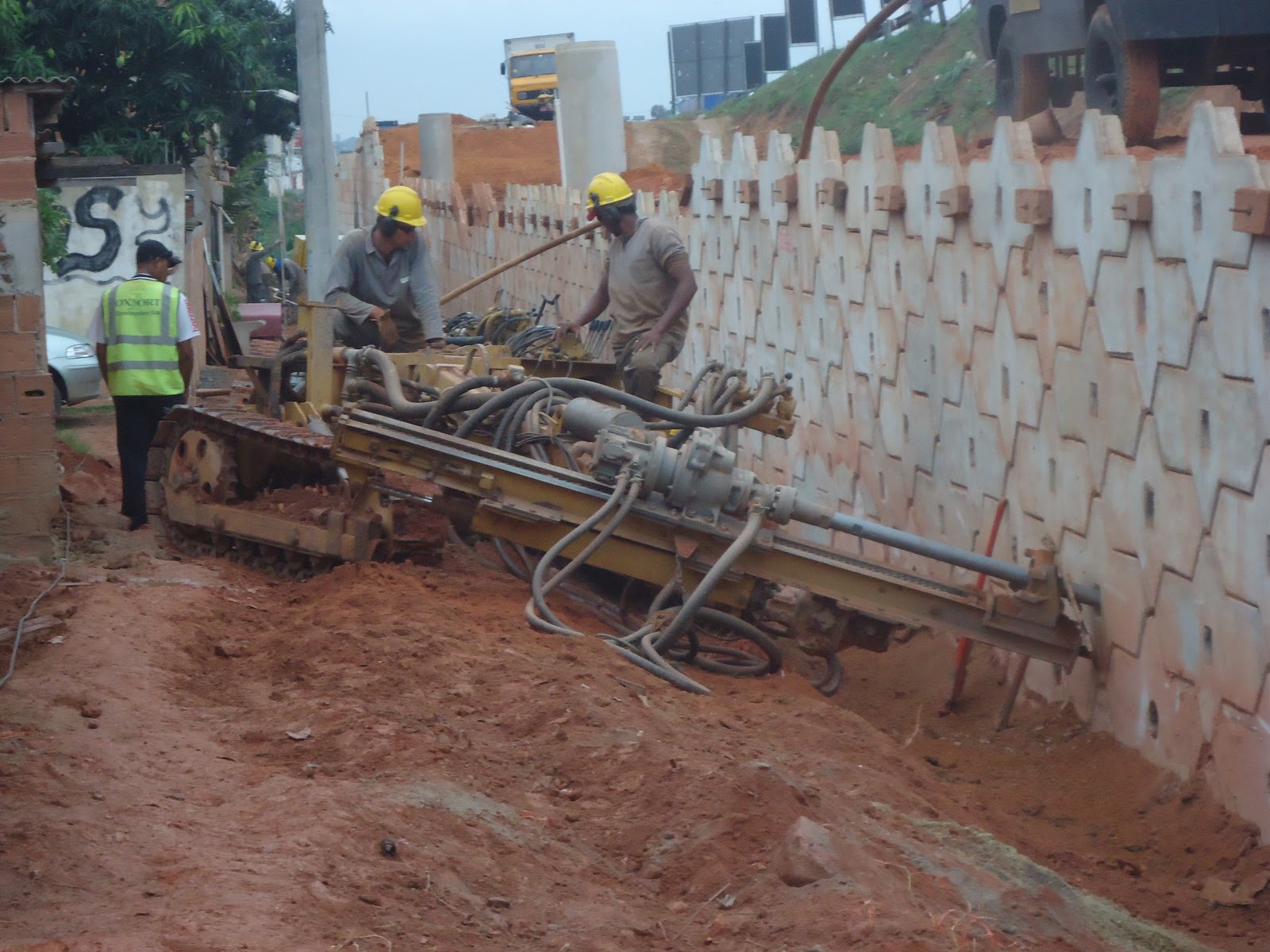

Serviços de perfuração, instalação, injeção e fixação de grampos em parede de terra armada para estabilização de aterro. Neste local foi construída a pista marginal da rodovia BR-116, próximo ao km 172, na cidade de Belford Roxo, no estado do Rio de Janeiro. No total foram instalados 8.400,00 metros de grampos em 28 dias de trabalho entre os meses de outubro e novembro. Atualmente o transito da rodovia já está liberado na pista marginal, neste local.
Serviços de perfuração, instalação, injeção e fixação de grampos em parede de terra armada para estabilização de aterro. Neste local foi construída a pista marginal da rodovia BR-116, próximo ao km 172, na cidade de Belford Roxo, no estado do Rio de Janeiro. No total foram instalados 8.400,00 metros de grampos em 28 dias de trabalho entre os meses de outubro e novembro. Atualmente o transito da rodovia já está liberado na pista marginal, neste local.
Marcadores:
ancoragens,
chumbadores,
contenção,
terra armada
terça-feira, 18 de setembro de 2012
SOLO GRAMPEADO
SOLO GRAMPEADO - SAÍDA PARA NOVA LIMA
Obra para contenção de talude erodido em terreno às margens da rodovia, próximo ao radar da saída para Nova Lima. Neste local, a opção foi por um tratamento que não segurasse a água no talude, diminuindo os empuxos atuantes na estrutura de contenção.
sexta-feira, 24 de agosto de 2012
GABIÃO ANCORADO
Estruturas de contenção em GABIANCO (gabiões ancorados).
Esta estrutura é uma contenção com paramento drenante, capaz de minimizar os efeitos do empuxo causado pelo acúmulo excessivo de água no maciço, fato comum em contenções executadas em processos convencionais utilizando cortinas de concreto, pela falta de manutenção nos dispositivos de drenagem. A análise dos sistemas de drenagem utilizados em contenções de concreto mostra que com o passar dos anos ocorre o acúmulo de sedimentos nos mesmos, diminuindo sua eficiência ou, até mesmo, inutilizando-os.
Neste novo processo obtêm-se maior êxito por se tratar de uma estrutura com capacidade drenante em toda a sua extensão.
Pode-se observar pelas fotos que a execução dos serviços é similar à de processos convencionais e, são estudados os fatores de segurança para todas as etapas, de modo a se manter a estabilidade global do maciço.
Marcadores:
ancoragens,
CALDA DE CIMENTO,
chumbadores,
contenção,
GABIÕES,
tirantes,
VALLUM,
VALLUM ENGENHARIA
quinta-feira, 5 de julho de 2012
GABIÕES ANCORADOS
Execução de contenções com estruturas mistas: Utilização de estruturas deformáveis - GABIÕES - associadas à ancoragens com barras de AÇO especial para travamento das estruturas.
Esta metodologia de execução inova as soluções de contenção, pois o empuxo existente em estruturas convencionais de concreto é desconsiderado na adoção de paramento drenante, desta forma os esforços são minimizados reduzindo as cargas aplicadas na ancoragem.
Figura 01 - Execução da base do gabião
Figura 02 - Execução da base do gabião e trecho já executado
Figura 03 - Execução de perfurações para ancoragem e drenagem do terreno
Figura 04 - Execução de perfurações para ancoragem e drenagem do terreno
Figura 05 - Detalhe executivo da solução
Figura 06 - Detalhe da injeção para ancoragem
Figura 07 - Detalhe da injeção para melhoria da fundação
Figura 08 - Detalhe da perfuração para tratamento da fundação
Figura 09 - Detalhe da escavação e construção do muro
Figura 10 - Detalhe da escavação e construção do muro
Figura 11 - Detalhe do travamento das ancoragens e da drenagem do terreno
Figuras 12 e 13 - Detalhe do travamento das ancoragens e da drenagem do terreno e da perfuração
Figura 14 - Detalhe do travamento das ancoragens e da drenagem do terreno

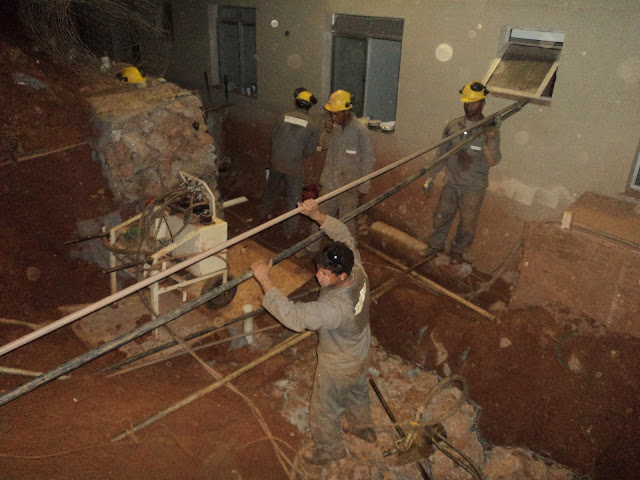

Figura 15 - Detalhe da montagem da ancoragem
Figura 16 - Instalação da ancoragem
Figura 17 - Perfuração do terreno para fixação da ancoragem
Figura 18 - Detalhe da execução do muro - ESPAÇO DE TRABALHO REDUZIDO
Figura 19 - Detalhe da montagem do paramento e dos tubos de espera para tratamento da fundação
Figura 20 - Perfuração do terreno para fixação da ancoragem
Figura 21 - Perfuração do terreno para tratamento da cunha de deslizamento
Figura 22 - Reaterro e recomposição do talude
Figura 23 - Reaterro e recomposição do talude
Figura 24 - Montagem do muro de paramento
Figura 25 - Reaterro e recomposição do talude
Figura 26 - Detalhe parcial da execução do muro de paramento
Figura 27 - Detalhe parcial da execução do muro de paramento
